L’IPN 160 est un profilé en acier courant dans la rénovation et la construction résidentielle. Que ce soit pour créer une ouverture dans un mur porteur ou pour renforcer un plancher, la question de sa capacité de charge est centrale. Pourtant, répondre au poids qu’une telle poutre peut supporter ne se résume pas à un chiffre unique. La résistance d’un IPN dépend de la longueur de la portée, de la nature de l’acier et du type de poids appliqué.
Caractéristiques techniques de l’IPN 160
Le terme IPN désigne un « Profilé Normalisé en I ». Le nombre 160 correspond à la hauteur totale de la section, soit 160 mm. Un IPN 160 standard possède une largeur de bride comprise entre 74 et 80 mm, avec une épaisseur d’âme de 6,3 mm.
Ces dimensions répondent à la norme NF EN 10024. Le matériau utilisé est généralement de l’acier de nuance S235 ou S275. Le S235 est le plus courant pour un usage domestique, offrant un bon équilibre entre souplesse et résistance à la flexion. Son poids propre est d’environ 17,9 kg par mètre linéaire, une donnée à intégrer dans le calcul des charges structurelles.
Charges admissibles pour un IPN 160

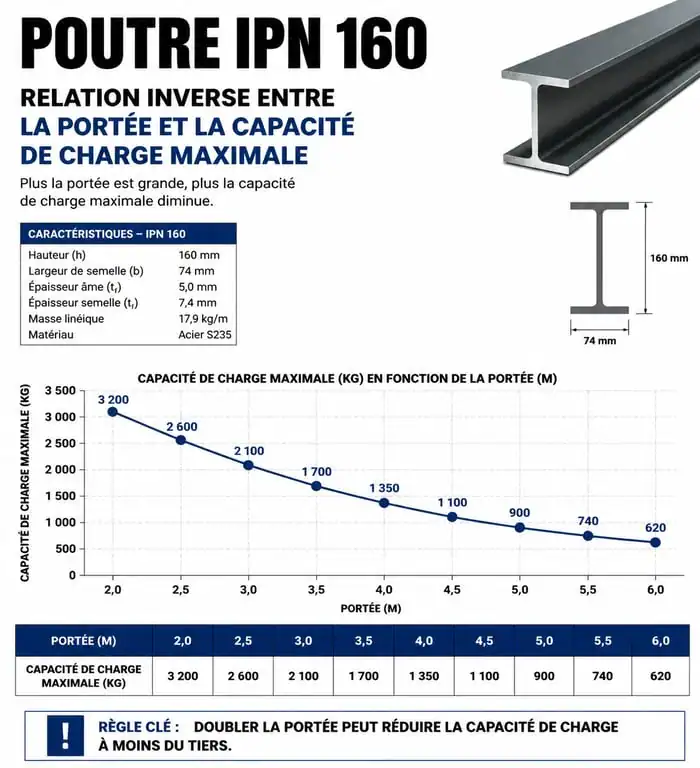

La capacité de charge d’un IPN 160 diminue à mesure que la portée, soit la distance entre les deux points d’appui, augmente. Plus la poutre est longue, plus elle risque de fléchir sous un poids identique. Voici les valeurs indicatives pour une charge uniformément répartie sur un profilé en acier S235 :
| Portée libre (m) | Charge maximale (kg) | Flèche maximale (L/500) |
|---|---|---|
| 2 mètres | 6 400 kg | 4 mm |
| 3 mètres | 4 200 kg | 6 mm |
| 4 mètres | 3 100 kg | 8 mm |
| 5 mètres | 2 300 kg | 10 mm |
| 6 mètres | 1 600 kg | 12 mm |
Ces chiffres sont donnés pour une charge répartie. Si la charge est ponctuelle, comme un poteau reposant au milieu de la poutre, la capacité de résistance est divisée par deux.
L’influence de la portée sur la flexion
La flexion, ou « flèche », est la déformation naturelle de l’acier sous la contrainte. Pour une structure d’habitation, on limite généralement cette flèche à 1/500ème de la portée (L/500). Pour une ouverture de 5 mètres, le centre de la poutre ne doit pas descendre de plus de 10 mm. Dépasser ces limites entraîne des fissures dans les finitions et une instabilité structurelle à long terme.
Le dimensionnement d’un IPN 160 est une étape critique. Une charge supportée sans problème pendant dix ans peut fatiguer le métal ou ses points d’ancrage si les vibrations ou les variations thermiques ne sont pas anticipées. Le calcul de charge est une prévision de la stabilité du bâtiment sur plusieurs décennies.
Facteurs modifiant la résistance de la poutre
Le tableau ci-dessus constitue une base, mais la réalité d’un chantier impose des variables supplémentaires qui modifient le poids réel qu’un IPN 160 peut supporter.
Qualité de l’appui et encastrement
Un IPN repose sur des murs en parpaings, briques ou pierre. La profondeur de l’appui est déterminante : on recommande un minimum de 20 cm de chaque côté. Un appui trop court risque de provoquer un poinçonnement du mur par écrasement localisé. Un IPN scellé, donc encastré dans le mur, résiste mieux à la flexion qu’un IPN simplement posé, car l’encastrement limite la rotation aux extrémités.
Charges permanentes vs charges d’exploitation
Le calcul distingue deux types de poids :
- Charges permanentes (G) : Le poids propre de la structure, incluant la dalle béton, la charpente, les cloisons et le revêtement de sol.
- Charges d’exploitation (Q) : Le poids des meubles, des personnes et des équipements mobiles.
Pour un plancher d’habitation standard, on compte généralement 150 kg/m² de charge d’exploitation. Un IPN 160 doit être choisi en additionnant ces deux facteurs, souvent avec un coefficient de sécurité.
Quand passer à un profilé supérieur ?
Si vos calculs atteignent les limites de l’IPN 160, la prudence impose de passer à la taille supérieure. Un IPN 200 offre une inertie plus importante pour un encombrement vertical seulement supérieur de 4 cm.
Le choix d’un profilé plus grand dépend souvent de la longueur de l’ouverture. Au-delà de 4 mètres de portée, l’IPN 160 devient souvent trop souple pour supporter un étage complet. Pour soutenir un mur de façade en pierre de 50 cm d’épaisseur, l’IPN 160 est quasi systématiquement insuffisant. On se tourne alors vers des profilés comme le HEB ou le HEA, qui offrent une surface d’appui plus stable pour la maçonnerie.
Rôle du Bureau d’Études Techniques (BET)
Toucher à la structure porteuse d’une maison n’est pas une opération de bricolage classique. Un calcul erroné peut entraîner un effondrement. Faire appel à un bureau d’études structures est indispensable pour :
- Valider la descente de charges exacte du bâtiment au-dessus de l’ouverture.
- Vérifier la capacité des murs existants à recevoir les nouvelles charges concentrées.
- Fournir une note de calcul nécessaire pour votre assurance décennale.
Le coût d’une étude, souvent situé entre 500 € et 1 500 €, est une sécurité face au risque financier et humain d’un sinistre structurel.
Installation d’un IPN 160 : règles d’or
La mise en œuvre détermine la pérennité de l’ouvrage. L’acier est sensible à la corrosion. Si l’IPN est installé dans une zone humide ou en contact avec un mur extérieur, un traitement antirouille ou une galvanisation est impératif.
Le calage est l’étape la plus délicate. On utilise des cales en acier et un mortier de calage sans retrait pour assurer une transmission parfaite des efforts entre la maçonnerie et la poutre. Il ne doit subsister aucun vide. Une fois posé, l’IPN peut être habillé de plaques de plâtre ignifugées, car l’acier perd sa rigidité mécanique en cas d’incendie dès 500°C.
En résumé, un IPN 160 peut supporter entre 1,5 et 6 tonnes selon sa longueur. Chaque projet est unique. Ne vous basez jamais uniquement sur un tableau trouvé en ligne pour valider la sécurité de votre foyer : la consultation d’un professionnel reste la seule garantie d’une structure pérenne.
